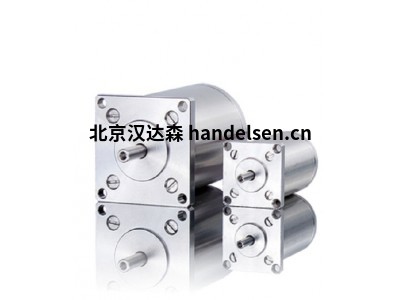

phytron 物理空間步進電機

劉亞冰 QQ：2853369890   手機：18514427448 電話：010-64714988-173 傳真：010-84786709-667 郵件：sales63@handelsen.cn

2相混合；ø20至57毫米
該PHY SPACE 步進電機系列是30年以上的空間遺產和空間超過1000 Phytron電機的結果。所述PHY SPACE內置抵抗振動，輻射和高溫。由于采用了ECSS兼容材料，因此phy SPACE 滿足了超高真空使用的高要求，同時提供了的功耗，散熱，雜散磁通，高精??度定位，長壽命和極高的耐用性。

phySPACE數據表
1.57百萬

如何處理太空步進電機
182萬
技術細節
2相混合式步進電機
保持扭矩從3.1到420 mNm
直徑從20到57毫米
每轉200整步
精度5％（1.8°）
專為沖擊和振動負載而設計
4線并聯
預除氣
K元素集成
-40°C至+120°C
繞組溫度+200°C（短期）
輻射強度高達10 6 J / kg
排氣溫度可達200??°C（組件）
除氣率：TML <1％，CVCM <0.1％或更高（<125°C）
升級選項：
升級“輕量級”：鈦制外殼和軸
升級“輻射硬化”：由于特殊材料，抗輻射性高達10 6 J / kg
升級“空間測試”：振動測試，沖擊，熱循環
定制解決方案：
基于我們的產品系列，有大量其他選項和解決方案可為您的應用提供完美的選擇。（低溫，主軸，齒輪，第二軸端等等）。有關phytron定制SPACE項目的更多信息，請參見此處...

phytron 物理空間步進電機市場
航天
導航和科學衛星
太空探測器
火星漫游者

&&Phytron VSS / VSH步進電機

優勢：在極端條件下執行的解決方案
Phytron的VSS / VSH步進電機是30多年太空技術經驗的產物。經過特殊設計的兩相混合式步進電機可在高達10 -11 hPa的真空環境中使用。它們非常適合特殊環境，例如深，高溫或極端輻射強度。

真空中的VSS步進電機數據表
125萬

如何處理真空步進電機
2.04百萬
技術細節
步進電機，用于在真空或太空中運行或用于低溫應用
高沖擊和振動負載
真空度高達10 -11 hPa
溫度范圍取決于應用
輻射強度高達10 6 J / kg
保持扭矩從3.4 mNm到13 Nm
直徑19至125毫米
每轉全步：200（1.8°）
排氣孔可避免積聚氣體
可選的：
VGPL行星/諧波傳動齒輪
熱敏元件類型KTC / Pt100電阻傳感器
解析器
雙軸
等等
定制結構：
在惡劣的環境中運行，兼容無塵室，帶主軸電機
集成式電機齒輪類型，可減輕重量和降低振動強度-鈦制外殼或空間應用
減少磁輻射

市場
質譜儀
電子顯微鏡
涂層和濺射
航天
高能物理
粒子加速器
深鉆技術

&&洛杉磯
用于超高真空和低溫環境的線性執行器

數據表LA
1.77百萬

手動LA
190萬
技術細節
2相步進電機，尺寸25 mm
介質中的相電流1.5 A
電機電壓24 V DC
線速度1.5 s / mm
線性行程13毫米
軸向力：10 N（帶齒輪30 N）
定位精度<0.01毫米
工作溫度
– Cryo版本：
    UHVC1：-196至-50°C
    UHVC2：降至-269°C（按需）
– UHV版本（UHVS）：-40至+200°C
干式潤滑，適用于10 -11 hPa的超高壓真空，10 6 J / kg的抗輻射性
特征：
帶開關凸輪的旋轉編碼器
用于行程限制的線性限位開關
使用K型熱電偶進行溫度評估
選項：
配備VGPL精密行星齒輪
市場
研究
高能物理

&&phytron  LAV腔調諧器
線性執行器設計，例如用于粒子加速器腔調整

數據表LAV
1.23百萬
技術細節
基于VSS標準的粒子加速器應用的主軸電機設計：

步進電機 200步/轉（1.8°），帶集成齒輪50：1（10：000步/轉）
設計用于1300N軸向力
42 V，1.2 A
主軸和螺母系統，非磁性
外殼，法蘭和內部零件的材料不銹鋼或鈦
干潤滑，適合在-270°C至+40°C的真空下使用（也適用于> -35°C的環境的脂潤滑版本）
可選的EMC電纜屏蔽
繞組中的熱電偶K型
市場
研究
束線
高能物理
