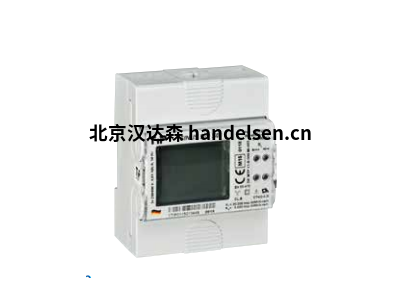

Muller Ziegler SINUS 85 S0 MID電能表
| 金石宇 QQ：2850590587 手機：15711496495 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk6@handelsen.cn |
 |  |
儀表由多部分塑料外殼組成。一部分由透明塑料制成，并覆蓋液晶顯示器(液體
水晶顯示器)和銘牌。為了連接儀表，提供了可從外部觸及的端子螺釘。
儀表的電子功能電路安裝在印刷電路板上，位于塑料外殼內。
待測電流在內部通過電流互感器在內部適應電子傳感器的輸入條件
電路(每相)。待測電壓通過分壓器在內部適應電子傳感器的輸入條件
每個電壓電路(每個相位)。電流和電壓信號通過濾波電路傳輸到A / D轉換器過程。數字化
測量值是下游處理器中的進一步處理。處理后，將顯示已注冊的電量
在顯示中。該軟件控制儀表中的處理。這樣，儀表啟動/停止，脈沖輸出，顯示控制，
實現了測量值的存儲和備份，啟動和關閉行為以及錯誤監控。
SINUS 85 S0 MID和SINUS 85 M-BUS MID
參考電壓范圍(請參閱儀表印記)Un = 3×230/400(1±10%)V
參考電壓范圍(請參閱儀表印記)fn = 50(1±2%)Hz
根據儀表上的印記的當前信息(安培數)Imin-In(Imax)A
浪涌電流Ist = 0.002 A(每相對稱)
最小電流(請參閱儀表記錄)Imin = 0.25 A
轉移電流Itr = 0.5 A
額定電流(請參閱儀表記錄)Iref = 5 A
最大電流(請參閱儀表記錄)Imin = 85 A
精度等級(見儀表印記)A級(MPE =±3.5%)或B級(MPE =±2%)
操作指示器/測試輸出設備，LED指示燈，紅色閃爍，tmin = 30毫秒
檢測到靜止/反向運動，光學LED，紅色常亮
配準指示LC顯示屏(液晶顯示屏)
電能寄存器的顯示容量6位kWh和3個小數位
脈沖常數，光學的(請參閱儀表標記)RL;標準5000 imp / kWh(0.2 Wh / imp)
脈沖常數，電氣(請參見儀表標記)RL;標準500 imp / kWh(2 Wh / imp)
重復次數的脈沖數/測量時間min。 2個脈沖和20 s積分時間
脈沖輸出，無電無源，符合DIN EN 62053-31 A級和B級
脈沖參數，Umax = 30 V，Imax = 30 mA，反極性保護
脈沖長度，設置ti max = 35 ms(可調)
工作電壓范圍從180 V擴展到265 V;電壓單相或三相
工作頻率范圍從40 Hz擴展到65 Hz
能耗電壓電路約0.6 VA，電流電路約2.5伏安
通過測量技術考慮諧波能量含量，最高可達4 kHz的
室內工作溫度范圍–25°C至+55°C
防護等級II級，防護絕緣
防護等級外殼IP 51，已安裝端子蓋
重量270克
固定在35 mm高帽導軌上的按扣固定
根據DIN EN 60715
電氣連接螺釘端子最大25平方毫米
