ASM多圈編碼器PH36



真正的絕對。極其堅固。

POSI 大廳®磁性多圈編碼器是健壯的替代，往往在惡劣條件下短下降光學編碼器。POSI 霍爾®傳感器測量在具有的一個“真正的絕對”磁測量原理的幫助下多次旋轉角位置。在高振動，強沖擊和溫度介于-40°C（-40°F）和+ 85°C（+185 F）之間的情況下，它們能夠保持無故障，準確的功能。其堅固的外殼以及經過特殊封裝的電子器件使它們能夠抵抗極端的環境條件，因此是重型應用的理想解決方案。

POSI 大廳® 傳感器還提供帶冗余輸出的安全相關應用。



優勢一覽

真絕對測量原理

測量范圍高達31 x 360°（PH36）和255 x 360°（PH58和PH68）

抗沖擊，振動和污垢

整體屏蔽磁場

單圈線性度為0.3％

防護等級高達IP69

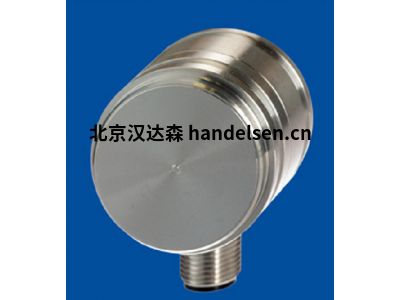

PH36多圈編碼器

磁性多圈編碼器，外殼為36 mm∅，軸為6 mm或10 mm，無

磨損，磁性原理

防護等級IP67

模擬量輸出，SSI，CANopen



技術指標

輸出量 電壓0.5…10 V，0.5…4.5 V

電流4 ... 20 mA，3線

CANopen，CAN SAE J1939

SSI

測量范圍 高達31 x 360°（31轉）

解析度 最高16位

線性度 ±（2°+ 0.015％fs）

重復性 0.1度

筑屋材料 鋁（外殼），不銹鋼（軸）

防護等級 IP67軸

IP67 / IP69外殼（帶有IP69兼容連接器）

連接 連接器M12

重量（不含電纜） 約 120克
