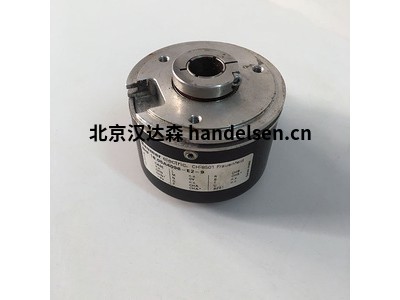

Baumer 堡盟AND 6增量編碼器技術參數介紹

張艷琴 QQ：2850590586   手機：13552865878 電話：010-64717020-115 傳真：010-84786709-666 郵件：sales2@handelsen.cn

Baumer 堡盟AND 6增量編碼器技術參數介紹

　　技術數據 - 電氣額定值

　　電壓供應9 ... 26 VDC

　　5 VDC±5%

　　9 ... 24 VDC

　　消耗w / o負載≤100 mA

　　每轉脈沖100...512

　　相移90° ±20°

　　占空比40...60 %

　　參考信號零脈沖，寬度90°

　　傳感方法光纖

　　輸出頻率≤120kHz

　　輸出信號K1，K2，K0 +倒置

　　輸出階段HTL

　　TTL / RS422

　　干擾免疫力EN 61000-6-2

　　發射干擾EN 61000-6-3

　　贊同CE

　　UL認證/ E256710

　　技術數據 - 機械設計

　　尺寸(法蘭)ø58mm

　　軸類型ø6mm實心軸

　　允許軸負載≤50N軸向

　　≤60N徑向

　　輪緣同步法蘭

　　保護DIN EN 60529IP 54

　　運行速度≤12000轉/分鐘(機械)

　　工作扭矩典型值。1牛頓厘米

　　轉子轉動慣量18gcm²

　　材料外殼：鋁

　　軸：不銹鋼

　　工作溫度-20 ... + 70°C

　　抵抗性IEC 60068-2-6

　　振動10 g，10-2000 Hz

　　IEC 60068-2-27

　　沖擊100 g，6 ms

　　連接連接終端

　　重量約300克

　　部分產品型號：

　　Baumer IFRM 08N17

　　Baumer MY COM G7580/L

　　Baumer Y91 .H23.A

　　Baumer MY COM F75/K518

　　Baumer WEGGEB MHGE2G112C

　　Baumer E916 A G 0-1.6MPA

　　Baumer E90 A0 -1MPA

　　Baumer HOG9D1I編碼器

　　Baumer FSDK 1 A傳感器附件

　　

　　BaumerTXG13-P

　　刀架是機床主軸的接口，也是刀具的接口。BIG KAISER提供了市場上常見的各種刀柄，包括DV，BT或CAT陡錐，BIG-PLUS也提供。HSK空心柄錐度和BIG CAPTO柄也可用。

　　工具以正向或非正向夾緊，BIG KAISER具有多種不同的設計。根據應用場合，刀架特別適合于鉆孔，銑削或鉸孔。此外，刀架可以簡單地成為完整刀具組合的接口

　　液壓卡盤

　　液壓卡盤是用于要求高精度的加工過程(例如鉆頭，鉸刀，球磨機，立銑刀，金剛石鉸刀和磨削工具)的理想刀柄。憑借各種直徑和突出的刀具尺寸來適合任何應用，它們也可用于同時裝配系統和所有其他主要接口。液壓卡盤是在汽車，航空航天，醫療以及模具制造中進行高精度加工的理想工具。

　　BBT30 / 40/50

　　轉速： 20,000

　　夾緊范圍： ?.250“-1.250”

　　線規長度： 2.50“ -5.50 ”

　　BCV40 / 50

　　轉速： 20,000

　　夾緊范圍： ?.250“-1.250”

　　線規長度： 2.50“ -6.50 ”

　　C5 / C6

　　轉速： 20,000

　　夾緊范圍： ?.236“-1.260”

　　線規長度： 2.165“-4.724”

　　HSK-A40 / A50 / A63 / A100

　　轉速： 20,000

　　夾緊范圍： ?.750“-1.250”

　　線規長度： 4.00“ -4.50 ”

　　ST32

　　轉速： 20,000

　　夾緊范圍： ?.630“-.787”

　　線規長度： 7.874“

　　高精度，平穩切割

　　預平衡，用于高速加工

　　 20,000轉

　　只需一把扳手即可輕松進行夾緊/松開操作

　　高速無振動加工

　　僅使用柄公差為h6的切削工具

　　BIG-PLUS主軸系統

　　同時錐度和法蘭配合

　　BIG-PLUS是雙接觸主軸系統，其中刀柄同時接觸主軸錐度和主軸端面，從而提高了刀具的剛度。BIG-PLUS超越了所有其他主軸概念，同時提供了與現有機床和刀柄的互換性。

　　提高表面光潔度和尺寸精度

　　延長工具壽命

　　防止因重切削而產生的微動腐蝕

　　改善ATC的可重復性

　　消除高速Z軸運動

　　改善鏜孔的圓度

　　液壓卡盤BIG-PLUS?BT液壓支架

　　標準型

　　液壓卡盤是用于要求高精度的加工過程(例如鉆頭，鉸刀，球磨機，立銑刀，金剛石鉸刀和磨削工具)的理想刀柄。

　　憑借各種直徑和突出的刀具尺寸來適合任何應用，它們也可用于同時裝配系統和所有其他主要接口。

　　高精度，平穩切割

　　預平衡，用于高速加工

　　20,000轉

　　只需一把扳手即可輕松進行夾緊/松開操作

　　高速無振動加工

　　僅使用柄公差為h6的切削工具

　　BIG-PLUS?BT液壓卡盤超薄

　　超薄型

　　Super Slim Hydraulic Chuck是在狹窄區域使用鉆頭，鉸刀，球磨機，立銑刀，金剛石鉸刀和研磨工具進行精密精加工的理想刀柄。各種各樣的夾持直徑和突起，幾乎適合于汽車，航空航天，醫療以及模具的任何應用。

　　纖薄的設計消除了干擾，是高精度5軸加工的理想選擇。

　　鼻子直徑最小 ?14毫米(?.551英寸)

　　高精度，平穩切割

　　預平衡，用于高速加工

　　只需一把扳手即可輕松進行夾緊/松開操作

　　高速無振動加工

　　僅使用柄公差為h6的切削工具

　　液壓卡盤

　　射流冷卻劑類型

　　Jet-Through液壓卡盤是精加工應用的理想刀柄，可從改進的冷卻液輸送中受益。噴射冷卻劑流過刀架的端部，并傾斜以將冷卻劑引導到切削刀具的尖端，從而大大提高了表面光潔度和刀具壽命。

　　憑借各種直徑和突出的刀具尺寸來適合任何應用，它們也可用于同時裝配系統和所有其他主要接口。

　　噴射冷卻劑能力

　　高精度，平穩切割

　　預平衡，用于高速加工

       35,000 RPM

　　只需一把扳手即可輕松進行夾緊/松開操作

　　高速無振動加工

　　僅使用柄公差為h6的切削工具

　　BBT30 / 40/50

　　轉速： 35,000

　　夾緊范圍： ?.157“-1.260”

　　線規長度： 2.362“-4.724”

　　HSK-A63

　　轉速： 35,000

　　夾緊范圍： ?.157“-1.260”

　　線規長度： 2.953“-4.724”

　　液壓卡盤超精密型

　　這種新型的液壓卡盤超精密型具有液壓卡盤標準型的所有功能，但在4xD處具有驚人的1微米跳動精度。
