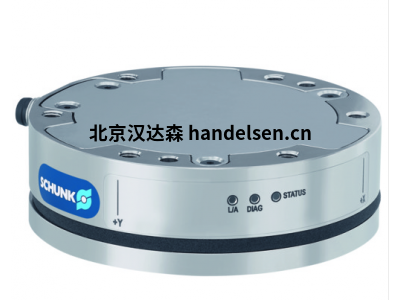

Schunk FTE-AXIA80-DUAL SI-200-8扭矩傳感器技術數據

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　1324514版

　　NET版本

　　通過評估

　　以太網貓

　　感應線

　　4 m，M12插頭上的M8插頭

　　控制線

　　Y分配器4 m，RJ-45插頭上的M12插頭和3針電源(開放線束)

　　重量[公斤]

　　0.3

　　校準1

　　SI-200-8

　　測量范圍Fx，Fy [N]

　　±200

　　測量范圍Fz [N]

　　±360

　　測量范圍Mx，我的[Nm]

　　±8

　　測量范圍Mz [Nm]

　　±8

　　校準2

　　SI-500-20

　　測量范圍Fx，Fy [N]

　　±500

　　測量范圍Fz [N]

　　±900

　　測量范圍Mx，我的[Nm]

　　±20

　　測量范圍Mz [Nm]

　　±20

　　過載Fx，Fy [N]

　　±2500

　　過載Fz [N]

　　±4500

　　重載Mx，我的[Nm]

　　±100

　　過載Mz [Nm]

　　±100

　　共振頻率Fx，Fy，Mz [Hz]

　　2200

　　諧振頻率Fz，Mx，我的[Hz]

　　2600

　　分辨率Fx，Fy [N]

　　0.1

　　分辨率Fz [N]

　　0.1

　　分辨率Mx，我的[Nm]

　　0.005

　　分辨率Mz [Nm]

　　0.005

　　直徑D [mm]

　　82

　　高度Z [mm]

　　25.4有關該系列的一般說明

　　惡劣的環境條件

　　請注意，在惡劣的環境條件下使用(例如，在冷卻液區域，鑄件和研磨粉塵中)會大大縮短設備的使用壽命，我們將不承擔任何保證。但是，在許多情況下，我們可以找到解決方案。請與我們聯系以獲取幫助。

　　搬運重量

　　是連接到法蘭的總負載的重量。在設計時，必須注意允許的力和力矩。請注意，超過建議的處理重量會縮短使用壽命。

　　測量精度

　　<22%C下

　　通過

　　EtherCAT，以太網，串行接口(RS-485) 評估時測量范圍上限值的2%

　　防濺水

　　-

　　外殼

　　鋁質

　　保修

　　12個月

　　剛性六軸力/扭矩傳感器，可在所有六個自由度上進行精確測量

　　應用領域

　　普遍適用于機器人應用，例如觸覺，醫學，研磨，測試，插入以及研發

　　優勢–您的利益

　　緊湊的設計

　　由于節省空間的建立與集成電子元件

　　的兩個校準可

　　由此兩個測量的范圍可以通過web接口來控制

　　即插即用工作

　　庫卡和通用機器人直接兼容經由軟件模塊

　　節約成本，盡管高精度

　　由于優化制造

　　魯棒設計

　　確保了較高的過載范圍，即使在短期過載時也可以防止損壞

　　帶LED顯示屏的版本

　　用于狀態顯示在傳感器上，無需通過控制器進行評估

　　選項和特殊信息

　　6軸力/扭矩傳感器

　　應變儀(DMS)測量在所有六個自由度(Fx，Fy，Fz，Mx，My和Mz)上施加的應變。來自DMS的信號直接在傳感器中處理，并通過各種通信協議以力和力矩的形式提供。

　　感應線

　　在EtherNet或EtherCAT版本中，傳感器電纜通過6針M8連接器直接連接到傳感器，并通過8針M12連接器端接至控制電纜。電壓供應和通訊通過傳感器電纜共同引導，長度為4 m。高度靈活的傳感器電纜被屏蔽，從而保護傳感器信號免受電場和機械負載的影響。

　　控制線

　　控制電纜通過EtherNet或EtherCAT版本的8極M12插座直接連接到傳感器電纜。它長4 m，由一條Y型配電電纜組成，該電纜將電壓和通訊分開。電源電纜的末端為裸線(5極)，通信電纜的末端為RJ-45連接器，可通過EtherNet或EtherCAT控制器進行評估?？刂齐娎|通過帶有串行接口(RS-485)的6針M8連接器直接連接到傳感器。它長3 m，末端帶有USB連接器，可通過控制器或工業PC進行評估。
