BuroccoSBS/S與SBS/3系列介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

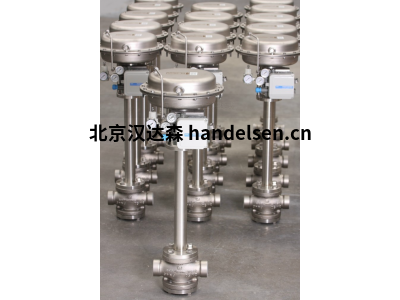

　　布魯克 SBS/S與SBS/3系列閥門采用了具有創新意義的半球形閥體。經研究，這種形狀既能較小閥門尺寸，還能提高閥門流量。采用可適應

　　腐蝕性環境的不銹鋼結構，因此可用于各種不同的應用環境。所用部件堅固，采用自潤滑式蒸汽雙導件，因此閥門工作性能可靠，可確保經過大量工作周期后也無需維護。才有了多種密封材料，因此可靈活適應不同的應用環境。采用不同規格的伺服控制器可節流高壓差一天，大行程。

　　該系列閥門可控制多種流體：蒸汽、水、腐蝕性流體、非爆炸性其他等，所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。

　　根據客戶要求，可將閥門用于特殊領域。

　　產品參數：

　　工作控制方式

　　-2V-NC常閉(空氣打開，直通閥)

　　-2V-NO常開(空氣關閉，直通閥)

　　-3V-分流(NO-NO)

　　-2/3通DE-雙作用

　　尺寸

　　-DN15-DN200

　　壓力等級

　　-PN6、PN10、PN16

　　閥體材料：

　　-不銹鋼 AISI316 PN40

　　-微鑄工藝蠟(DN15-DN100)

　　-鑄造與電結合板(DN25-DN200)

　　閥座

　　-AISI316L 號不銹鋼

　　連接方式

　　-法蘭 PN6(UNI2276)、PN10(UNI2277)、PN16(UNI2278)，采用AISI304/316(1)根部焊接

　　上閥蓋

　　-AISI316L

　　快速打開時閥塞動作為線性

　　-AISI 316L 帶PTFE-PTFE/GG插芯(軟質密封)

　　-AISI 316L帶硅橡膠/三元乙丙橡膠/氟橡膠插件(2)

　　填料箱

　　-PTFE環、VITON環

　　伺服控制器

　　-啟動作用方式，最小4bar，最大8bar

　　-材料：AISI316L鍛鋼

　　-氣缸：Φ63、Φ82、Φ118、Φ136、Φ153、Φ235

　　-閥桿：AISI316L 軋制鋼，采用雙導件

　　-密封圈：丁腈橡膠/氟橡膠

　　-電流設備 行程指示儀(型號NC)

　　-附件：手動控制用手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板。

　　單作用方式下6bar時的耗氣量

　　-cilΦ63=0.45NI

　　-cilΦ136=3.00NI

　　-cilΦ82=0.70NI

　　-cilΦ153=5.20NI

　　-cilΦ118=1.80NI

　　-cilΦ235=21.90NI

　　工作溫度

　　-30℃-+170℃ 有密封圈類型決定

　　注釋

　　(1)根據客戶要求，可提供其他類型的連接方式

　　(2)軟質材料插件可允許壓差增大20%

　　(3)可根據要求提供行程增大的雙作用式伺服控制器。

　　閥門尺寸表:

　　訂貨舉例：MVPS-DN15-A ISI 316 L-PN6-NO

　　連接方式 口徑(DN) 閥體材質 法蘭壓力 控制方式

　　法蘭 15 不銹鋼A ISI 316 L PN6 NC-常閉

　　焊接 20 PN10 NO-常開

　　25 PN16 DE-雙作用

　　32 3V分流NO-NO

　　40

　　50

　　65

　　80

　　100

　　125

　　150

　　200

　　有關閥門選型及規格確定情況，請聯系我公司技術部。

　　氣動截止閥采用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣動截止閥氣缸使用介質：壓縮空氣，氮氣。氣動截止閥結構特點如下：

　　1、結構簡單、制造和維護方便;工作行程小，啟閉時間短;

　　2、關閉體(閥瓣)與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

　　氣動截止閥結用途：

　　適用于各種變壓或變溫氣體分離裝置、以及要求頻繁開關的各種工業流體輸送場合。它是氣體分離(PSA法)裝置中應用最廣泛的閥門。

　　外觀：選材十分考究，符合國內、國外相關標準，結構合理，外觀簡潔大方。

　　氣動截止閥優點：

　　1、本氣閥結構簡單，制造和維修比較方便，使用安全;

　　2、工作行程小，啟閉時間短，節省時間;

　　3、密封性好，密封面之間摩擦力小，使用壽命長;

　　4、可以任意組合與關閉件密封面材料的配對，以滿足各種工況要求。
