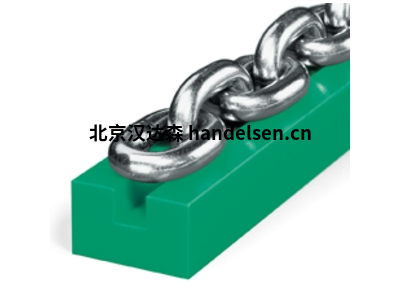

Murtfeldt 板條帶鏈的曲線引導 鋼制的板條鏈條可用于運輸瓶子和組件
| 陳聰霞 QQ：2850590593 手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn |
 |
Murtfeldt 板條帶鏈的曲線引導 鋼制的板條鏈條可用于運輸瓶子和組件
這些曲線引導線是Murtfeldt標準范圍的一部分。但是，默特費爾特（Murtfeldt）能夠根據客戶的特定需求量身定制曲線導向的能力更大。
鋼制的板條鏈條可用于運輸瓶子和組件，例如耦合組件，軸承或齒輪。為了在處理這些組件時顯著降低磨損和背景噪音，Murtfeldt建議使用塑料曲線導軌。這些指南是運輸敏感產品，避免玻璃瓶破裂，防止乳制品壓壞以及避免PET瓶刮擦的理想選擇
鏈條架
物有所值，靈活而強大
優點
- 對齒隙變化不太敏感。因此可以通過較小的鏈輪寬度來校正對準誤差。
- 高水平的隔音
- 高穩定性
- 如果溫度變化，籠子輪廓會膨脹
- 組裝簡單
- 銑刨機架的經濟替代品
設計
夾緊裝置通過單鏈連接件與實際的鏈條架連接。使用由原始材料“ S”®1000Green制成的保持架輪廓引導鏈條。它從外部被鋼制C型材緊緊抓住。C型鋼通過夾具固定在底座上。對于長度超過2500毫米的鏈條，還提供了固定支架。它們使用雙工連接元件集成到機架中。這樣可以防止鏈條齒條在啟動和減速過程中在保持架輪廓中移動。鏈條的鏈條尺寸為1/2“，5/8”，3/4“和1”。
我們的鏈條齒條已被證明是銑刨齒條的經濟替代品。該系統的特點是易于安裝和易于調整，并通過一端的錨定板和另一端的夾緊裝置進行安裝。
1：連接元件（雙工），2：張力套件，3：連接元件，4：保持架輪廓，5：滾子鏈，6：夾鉗，7：支架，8：保持架輪廓，9：夾鉗，10：連接件（單純形），11：錨板
全速前進–鏈輪上的切向力
鏈輪的正確選擇對于確保最佳的力流和最大的部件耐用性至關重要。為了保持最佳的接觸比，鏈輪必須帶燈籠形齒輪齒。建議最小齒數為15。最佳值為N 19。
|
DIN 8187鏈號
|
鏈條尺寸（英寸）
|
夾緊螺母的緊固扭矩
|
齒底與鏈輪之間的間隙
|
最高 切向力*
|
|---|---|---|---|---|
| 08B-1 | 1/2英寸x 5/16英寸 | 3 – 5 Nm | 0.3-0.5毫米 | 2700牛 |
| 10B-1 | 5/8英寸x 3/8英寸 | 3 – 8 Nm | 0.3-0.5毫米 | 3300牛 |
| 12B-1 | 3/4“ x 7/16” | 8 – 13 Nm | 0.3-0.6毫米 | 4300 N |
| 16B-1 | 1英寸x 17毫米 | 22 – 30 Nm | 0,4 – 0,8毫米 | 9000牛 |
*值表中指定的切向力為最大值。當考慮到起動/制動轉矩時，這些值不應超過25％。
鏈條齒條，
有效長度為1,700mm的5/8“ ，
鏈輪齒= 19或：
鏈條齒條由以下組成：
- 1個籠型材，5/8“，長1,800mm
- 1套張力
- 1個錨板
- 2對夾
- 1 ISO號 10B滾子鏈，長115個鏈節，
- 兩側的內部鏈接（40％預拉伸）
- 2個直形連接元件，單工，
- ISO編號 10B
長度達2500mm的示例訂單
鏈條¾“
，有效長度為3,800mm，
鏈輪齒Z = 21或：
鏈條包括以下部件：
- 2個籠型材，¾“，長1,937mm
- 1套張力
- 1個錨板
- 4對夾
- 1對安裝支架
- 2 ISO號 12B滾子鏈，每個103鏈長，
- 兩側的內部鏈接（40％預拉伸）
- 2個直形連接元件，單工，
- ISO編號 12B
- 1個直連元件，雙工，
- ISO編號 12B雙工
長度超過2500mm的示例訂單
產品范圍
|
產品名稱
|
單元
|
1/2英寸/ 08B-1
12.7毫米， 貨號 |
5/8英寸（10B-1）
15.9毫米產品 編號 |
1/4英寸（12B-1）
19,05毫米產品 編號 |
1英寸（16B-1）
25.4毫米產品 編號 |
|---|---|---|---|---|---|
| 張力設定 | 卡住 | 353010004 | 353010009 | 353010014 | 353010019 |
| 錨板 | 卡住 | 353010005 | 353010010 | 353010015 | 353010020 |
| 安裝支架 | 1帕爾 | 353010003 | 353010008 | 353010013 | 353010018 |
| 夾鉗 | 1帕爾 | 353010001 | 353010001 | 353010002 | 353010002 |
| 鏈條型材，“ S” ®1000，固定長度 | 卡住 | 221320144 | 221320145 | 221320146 | 221320147 |
| C型鋼，鍍鋅，固定長度 | 卡住 | 351090010 | 351090010 | 351090011 | 351090011 |
| 連接元素，單工 | 卡住 | 353010006 | 353010011 | 353010016 | 353010021 |
| 連接元件，雙工 | 卡住 | 353010007 | 353010012 | 353010017 | 353010022 |
標準鏈輪產品范圍
|
DIN 8187鏈號
|
齒數Z
|
節圓Ød 0
|
頂圓OD ?
|
轂
|
齒寬B
|
孔d
|
貨號
|
可用性
|
|
|---|---|---|---|---|---|---|---|---|---|
|
d
|
大號
|
||||||||
| 08B-1 | 15 | 60,64 | 69,1 | 30,5 | 25 | 6,3 | 10 | 354020001 | ○ |
| 17 | 68,72 | 77,2 | 38,5 | 25 | 6,3 | 12 | 354020002 | ○ | |
| 19 | 76,81 | 85,3 | 46,5 | 25 | 6,3 | 12 | 354 020 003 | ○ | |
| 21 | 84,89 | 93.4 | 54,5 | 25 | 6,3 | 16 | 354020004 | ○ | |
| 23 | 92,98 | 101,4 | 63,0 | 25 | 6,3 | 16 | 354020005 | ○ | |
| 10B-1 | 15 | 75,80 | 85,9 | 45.5 | 25 | 8,0 | 12 | 354020006 | ○ |
| 17 | 85,90 | 96,0 | 55,5 | 25 | 8,0 | 16 | 354020007 | ○ | |
| 19 | 96,01 | 106.1 | 66,0 | 25 | 8,0 | 16 | 354020008 | ○ | |
| 21 | 106,12 | 116,2 | 76.0 | 25 | 8,0 | 16 | 354020009 | ○ | |
| 23 | 116,22 | 126,3 | 86,0 | 25 | 8,0 | 16 | 354020010 | ○ | |
| 12B-1 | 15 | 90,96 | 103,0 | 45,0 | 35 | 9,5 | 16 | 354020011 | ○ |
| 17 | 103,08 | 115,1 | 57,0 | 35 | 9,5 | 20 | 354020012 | ○ | |
| 19 | 115,21 | 127,3 | 69,0 | 35 | 9,5 | 20 | 354020013 | ○ | |
| 21 | 127,34 | 139,4 | 81,0 | 35 | 9,5 | 20 | 354020014 | ○ | |
| 23 | 139,47 | 151.5 | 93,0 | 35 | 9,5 | 20 | 354020015 | ○ | |
| 16B-1 | 15 | 121,28 | 137,1 | 75,0 | 40 | 14,0 | 20 | 354020016 | ○ |
| 17 | 137,45 | 153,3 | 91,0 | 40 | 14,0 | 20 | 354020017 | ○ | |
| 19 | 153,62 | 169,5 | 107,0 | 40 | 14,0 | 20 | 354020018 | ○ | |
| 21 | 169,79 | 185,6 | 123,0 | 40 | 14,0 | 25 | 354020019 | ○ | |
| 23 | 185,96 | 201,8 | 140,0 | 40 | 14,0 | 25 | 354020020 | ○ | |
尺寸以毫米為單位?！?0天內可用。
Murtfeldt的鏈條，皮帶和滑動導軌
使用熱塑性塑料進行施工需要事先仔細考慮。使用條件直接影響塑料導軌的材料選擇和設計。您應該提前回答以下問題：
- 指南將承受哪些靜態和動態載荷？
- 材料會暴露在什么環境因素下，例如化學藥品，熱水或冷水，蒸汽或污染物？
- 可以直接接觸食物嗎？
- 工作溫度多少？
- 如何將指南附加到C型材上（擰緊或插入）？
與金屬材料相比，熱塑性塑料具有更高的線性熱膨脹系數。
Murtfeldt 板條帶鏈的曲線引導 鋼制的板條鏈條可用于運輸瓶子和組件
