Conductix自動排纜式電纜卷筒ORION簡介
| 吳亞男 QQ：2853369884 手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn |
 |
Conductix-自動排纜式電纜卷筒ORION簡介

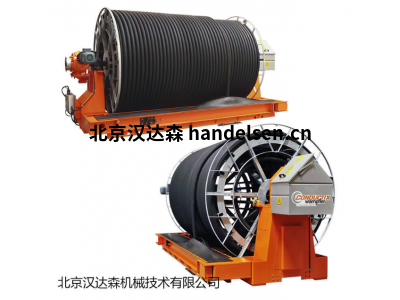

地下工程設備專用 ORION-自動排纜式電纜卷筒
ORION-自動排纜式電纜卷筒是一種特殊設計和制造的移動供電類裝置，其應用形式是為隧道、碼頭或惡劣工況下使用的大型設備輸送中低壓電源。作為主機設備的一部分，通常由主機設備對其進行集中控制，如果必要，可以配置獨立的手動控制箱來實現就地控制。
ORION-自動排纜式電纜卷筒配備有自動繞纜裝置。通常情況下，可纏繞長達1500m 的電纜，從技術角度看，如此長度的電纜使用ORION-電纜卷筒是佳解決方案，滑環可以采取內置式或外置式安裝等兩種方式，可更好的滿足客戶 對空間的要求。
>
Conductix自動排纜式電纜卷筒ORION簡介
基本特點
應用環境 隧道/碼頭
環境溫度 0°C - +50°C
相對濕度 30% ~ 90%
海拔高度≤海平面上1000 米
安裝方式 機架底部4 個安裝圓孔
驅動方式 標配: 三相異步電機
選配: 氣動或液壓馬達
制動方式 標配: 無制動器
選配: 氣動或電動制動器
限位開關 4個觸點
供電滑環 低壓:電壓等級1 KV， 電流≤800 A
中壓: 3~20KV，電流≤600A
IP 55 防護等級
導纜架移動形式自動和同步運行
標準配置
筒體 Q235B鋼板噴漆處理RAL9001
機架高強度工字鋼噴漆處理 RAL9001
減速箱箱體為灰色噴漆的高強度鑄鐵制作，內部齒輪是經過特殊處理的鋼制作，軸是采用 高強鋼制作，飛濺潤滑
馬達/電機 230/400VAC 50HZ，防護等級IP55，絕緣等級F，鑄鋁或鑄鐵殼體
供電滑環 安裝于筒體內部，動力環為青銅鑄造，輔助環為黃銅材料，碳刷為銅石墨材料，絕 緣子為加強型玻璃纖維塑料
緊固件 鍍鋅鋼 8.8 級
導纜架形式鏈條驅動
選配項
特殊馬達 特殊電壓等級≤660VAC
適應溫度 -15C° ~ +40C° / 濕度 90%
氣動
液壓
力矩馬達，8 極，230/400VAC，三相，H 級
制動器 氣動式：壁厚8mm，剎車片厚6mm
可調節的安全電磁制動器(安裝在電機上)
緊固件 不銹鋼
油漆顏色應客戶要求，噴漆類型及噴涂層數應客戶要求
防冷凝加熱器 100W/220V 或 200W/220V, 出廠前接入接線盒內部端子排
接線盒 IP55防護等級，提供接線端子排
