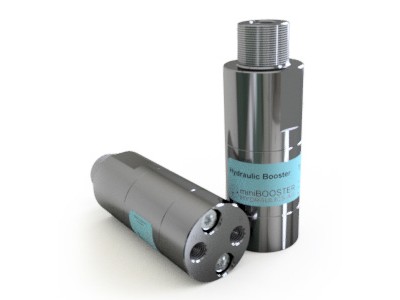

miniBOOSTER增壓器 HC1W
| 高偉 QQ：2853369888 手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn |
 |
miniBOOSTER增壓器 HC1W
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
HC1W版本：9種不同的增壓系數
P in：20 - 207 bar（入口壓力）
P RETURN：盡可能低（回油箱壓力）
P H：最大800 bar（出口壓力）
P OUTLET：PH =（PIN - PRETURN）×I（強化）
安裝：內聯管
A型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
材料證書3.1的要求。
描述
HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。
HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。
|
增壓系數 |
最大出口流量 |
最大入口流量 l/min |
|
1.2 |
0.5 |
8.0 |
|
1.5 |
0.5 |
8.0 |
|
2.0 |
0.5 |
8.0 |
|
2.8 |
0.5 |
8.0 |
|
3.3 |
0.5 |
8.0 |
|
4.0 |
0.4 |
8.0 |
|
4.8 |
0.4 |
8.0 |
|
6.2 |
0.3 |
8.0 |
|
7.5 |
0.3 |
8.0 |
功能
基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。
當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。
功能圖
連接方式
|
連接 |
IN / R |
H |
|
1 |
1/8" BSPP |
1/4" BSPP |
最大緊固扭矩 BSPP
|
IN / R |
H |
|
|
1/8" BSPP |
1/4" BSPP |
|
|
不銹鋼墊圈 |
2.0 da/Nm |
4.0 da/Nm |
|
帶切邊 |
2.0 da/Nm |
4.0 da/Nm |
最大緊固扭矩 UNF
|
IN / R |
H |
|
|
3/8-24" UNF |
9/16-18" UNF |
|
|
O型全 |
1.5 da/Nm |
3.5 da/Nm |
流體和材料
請參閱：一般規格
