ELBE 萬向軸0.400系列通用技術數據
| 高偉 QQ：2853369888 手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn |
 |
最大傾斜角度：高達55°
扭矩范圍：高達6100 Nm
HUB連接
叉軸連接
有關更多詳細信息，請參閱后面的數據表。
Elbe萬向軸有9個系列：
1.ELBE 精密萬向軸 0.600系列
2.ELBE 球窩萬向軸 0.800系列
3.ELBE 十字萬向軸 0.700系列
4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列
1.ELBE精密萬向軸0.600系列：
當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。
硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中
由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域
與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。
有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。
還提供了表面細化過程的信息。
ELBE 0.600系列：型號：ELBE 0.616.100
Md Max：6到250 Nm
最大偏轉角度45°
加速到5.000轉
ELBE 0.600特點：
標準孔，DIN 6885型內孔，內六角孔
快速連接
長度補償可選
精密萬向接頭
滾針軸承
材料：鋼
2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100
ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用
允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
與萬向節不同，球窩關節不能承受軸向應力。
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成
關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。
提供有關表面再生過程的信息。
通用技術數據
ELBE0.800系列：
最大。 傾斜角度：35°
扭矩范圍：高達1370 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100
根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。
各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。
關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。
提供表面細化過程的信息。
一般技術說明
生產系列0.700：
最大。 偏轉角度：45°
扭矩范圍：高達450 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
有關更多詳細信息，請參閱
4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051
扭矩范圍：250 bis 35.000 Nm
最大偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償的聯合中間軸
滾子/或滾針軸承
5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100
Md Max：100至1.300 Nm
最大偏轉角度可達45°
特點：
帶長度補償
沒有鍵槽，
鍵槽兩側的長度可調整
滾針軸承
6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏轉角度可達42°
特點：
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
雙/單接頭，長度延長
雙長度延長的關節
滾子軸承
7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300
通用技術數據：
最大傾斜角度：高達55°
扭矩范圍：高達6100 Nm
HUB連接
叉軸連接
8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021
通用技術數據：
最大傾斜角度：最大50°
扭矩范圍：高達16900牛米
叉軸設計
9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。
這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確
用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。
ELBE 0.900 系列： 型號ELBE 0.950.110、 0.980.130
Md Max：2.500至13.200 Nm
最大偏轉角度可達30°
特點：
永式，更大的擴展
翼式，管式
翼型，短型
永式，聯合
滾子軸承
ELBE0.400系列型號：
ELBE0.403.300
ELBE0.408.500
ELBE 0.409.500
ELBE 0.411.500
ELBE 0.412.500
ELBE 0.409.500
ELBE 0.411.500
ELBE 0.412.500
德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。
ELBE主要產品：
萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密萬向軸：ELBE 0.600系列
十字萬向軸：ELBE 0.700系列
球窩萬向軸：ELBE 0.800系列
產品應用:
ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。
替代兼容性:
可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

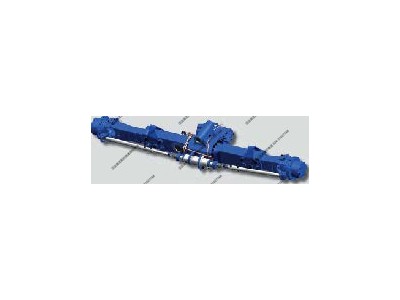

ELBE雙聯接主要用于帶動力轉向橋的車輛。
如設計圖所示，叉可以用作輪轂和/或叉軸。叉子和中間件之間的連接由十字提供，就像所有其他萬向軸一樣。
ELBE每個輪轂都配有一個內部花鍵，可以與輸入軸和輸出軸形成可靠的連接。作為支撐軸承座的外徑磨削得非常精細。
叉軸配有齒系統 - 傳遞扭矩和軸承點。
牙齒系統的類型和大小可以單獨設計。我們可以滿足的軸承座的表面特性也有不同的要求。
由于適用于所有萬向軸的運動原理對于雙節也是有效的，因此必須采取措施盡可能降低輸出運動的波動。
有關波動輸出運動的更多信息，請參閱技術附件“應用指南和計算數據”，您將在其中找到必要措施的詳細說明。
