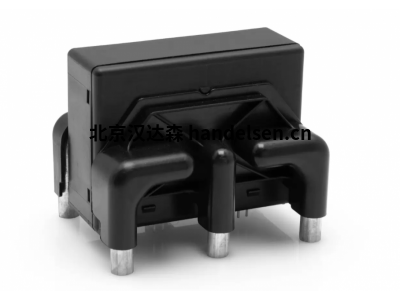

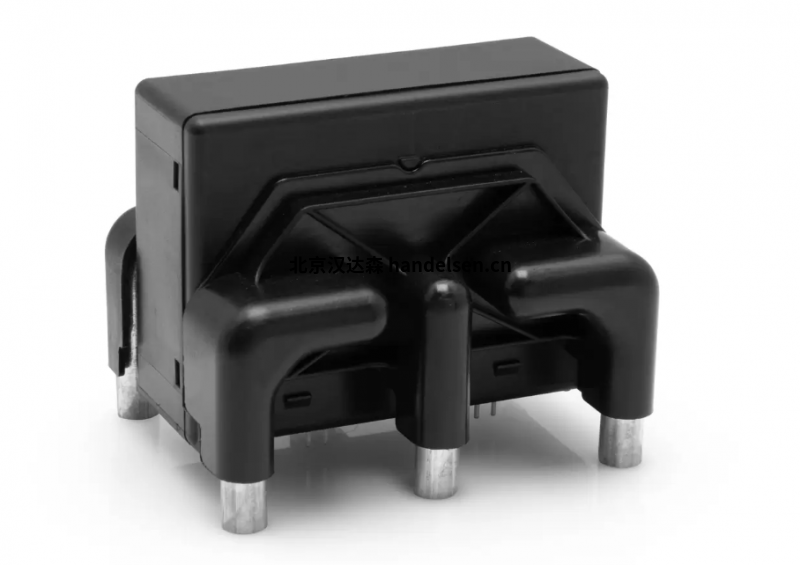

VAC差分電流傳感器實現最大的電氣安全性

閉環差分電流傳感器，采用VAC發明的磁性探頭，可實現最高精度。VAC 差分電流 （DI） 傳感器涵蓋 30 mA 至數安培的差分電流。

VAC差分電流傳感器優點：

· 最大初級電流高達 200 A

· 帶集成初級導體和初級導體開口的型號

· DI 檢測的最高準確度為 <1.5 %

· 頻率范圍 DC 至 10 kHzUL 認證符合 UL508

· 集成電磁干擾屏蔽+5 V單電源和電壓輸出，可直接連接到A/D轉換器

·

VAC差分電流傳感器典型應用

光伏逆變器

電動汽車充電

變頻器

醫療

VAC差分電流傳感器技術規格

根據IEC 61800-5-1“可調速電力驅動系統”設計，標準類型已通過美國保險商實驗室的UL508“工業控制設備”認證。類別是NMTR2（組件 - 電源電路和電機 - 安裝的設備）。

VAC差分電流傳感器產品詳情

差分電流傳感器的一個重要安全功能是監測整個系統的接地漏電流。這種系統由光伏模塊或電機與逆變器組合，或電網與電池組合組成。有缺陷的系統可能對人類造成危險或引起火災，因此相應的標準要求逆變器或充電器在對系統或人類造成危險之前與電網斷開連接。

漏電流是無意的，因此對地的故障電流不可控，可能包含直接部分和交變部分，因此需要對AC/DC進行敏感監測。關鍵部件是VAC差分電流傳感器，其測量值作為輸出電壓傳輸并由控制系統進行評估。

通常，應使用帶有AC/DC敏感差分電流傳感器的保護裝置，其中可能發生平坦或脈動直流電，其量永久大于零。其他示例包括電源或不間斷電源。

VAC差分電流傳感器附加功能（消磁）

傳感器將在每次上電時自動執行消磁循環，并在大約 150 毫秒后即可使用。建議在傳感器運行期間定期進行退磁。這將確保消除補償磁芯的任何潛在剩余磁化，并且測量精度和偏移處于最佳范圍內。

要執行消磁循環，請按以下步驟操作：

· V裁判必須設置為 0 V，持續 >100 μs;開始內部測試電流生成

· 一次 V裁判重置為其參考值，將開始消磁

· 傳感器運行 110 ms 退磁周期

· 在此期間，輸出設置為 V外< 0.5 V

· 之后傳感器就可以使用了
