緊湊型設計中的高衰減

基于納米晶VITROPERM的共模扼流圈（CMC）在緊湊的設計中提供最高的衰減，可滿足各種EMI要求。廣泛的標準類型產品組合為 1 相和 3 相應用以及 4 倍 CMC 提供了解決方案。®

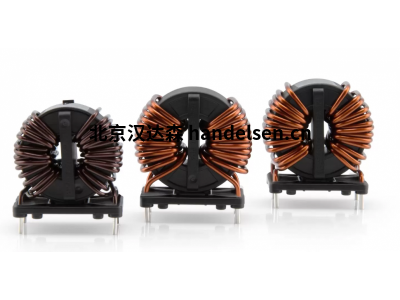

VACUUMSCHMELZE (VAC)納米晶共模扼流圈優點：

· 由于高磁導率和飽和磁化，尺寸小，衰減大

· 廣泛的標準產品組合

· 平溫特性

· 提供大電流或高電壓解決方案

VACUUMSCHMELZE (VAC)納米晶共模扼流圈工業應用

工業級CMC的特點

· 符合UL1446標準的設計，基于VAC的B類絕緣系統（文件編號E329745）

· 工作溫度高達 130 °C

設計用于廣泛的應用：

· 開關模式電源 （SMPS）

· 太陽能逆變器

· 變頻器

· 焊接設備

· 風力發電機

· 不間斷電源 （UPS）

VACUUMSCHMELZE (VAC)納米晶共模扼流圈汽車規格

汽車級CMC的特點

· 環境溫度： -40 °C < T一個< +115 °C

· 最大短期工作溫度 T操作= 160 °C

· 額定絕緣電壓：U我= 525 V有效值（功能性絕緣，污染等級1）

· 符合 AEC-Q200 汽車標準

· 根據 VDA 19 第 2 部分考慮“技術清潔度”的設計

· 專為混合動力車和電動汽車中的DC/DC轉換器而開發


VACUUMSCHMELZE (VAC)納米晶共模扼流圈一般特性：
