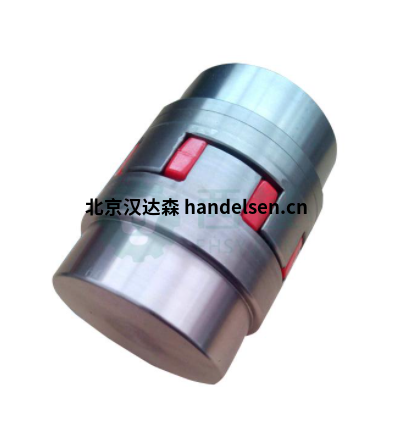

KTR ROTEX160高強度耐磨梅花聯軸器

傳統的直爪型梅花聯軸器不適合用在精度很高的伺服傳動應用中。零間隙爪型梅花聯軸器是在直爪型的基礎上演變而來的，但不同的是其設計能適合伺服系統的應用，常用于聯接伺服電機、步進電機和滾珠絲桿。曲面是為了減少彈性梅花間隔體的變形和限制高速運轉時向心力對它的影響。



零間隙爪型聯軸器由兩個金屬軸套(通常采用鋁合金材質，也可以提供不銹鋼材質)和一個梅花彈性間隔體結合而成。梅花彈性間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。

KTR部分型號：

KTR聯軸器 KTR200-55X85

KTR聯軸器 KTR200-60x90

KTR聯軸器 BOWEX M-32, D01032003

KTR聯軸器 KTR 603 - 24x50

KTR聯軸器 KTR 250 - 35x47



在使用零間隙爪型聯軸器時，使用者一定要注意不能超過生產商給出的彈性元件的*大承受能力(保證零間隙的前提下)，否則梅花彈性間隔體將會被壓扁變形失去彈性，預加負荷消失，導致失去零間隙的性能，還可能在發生嚴重的問題后使用者才會發現。

鼓形齒式聯軸器的特點：鼓形齒式聯軸器外齒軸套的齒頂加工成圓弧，即齒坯加工成球面，在齒中心平面且與節圓柱面相切的截面內，齒形成鼓形，所謂的鼓形式聯軸器。



其特點是：

1、承載能力高，以彎曲強度計算，在相同條件下，比直齒齒式聯軸器傳遞的扭矩提高15～30%。

2、結構合理，性能可靠，由于齒側呈鼓形，使軸線在一定的角度條件下，其接觸情況得到改善，從而降低了接觸應力，消除了直齒聯軸器齒端部載荷集中，即消除了棱邊擠壓，改善了工作性能。

3、補償性能好，外齒軸套齒形呈鼓形，增大了所聯兩軸允許的相對偏移，其允許的傾角*大可達6度，一般推薦1.5°～2.5°。直齒齒式聯軸器的外齒軸套的軸向齒坯可加工成直線和圓弧形兩種，而分度圓和齒根圓都為直線，這種聯軸器的嚙合形式和漸開線圓柱齒輪內外齒嚙合完全一樣。通過增大內外齒的齒側間隙，來補償兩軸間的相對位移，但補償量有限。

齒式聯軸器徑向尺寸小，承載能力大，長用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器的角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

聯軸器類型及檢驗方法：選擇聯軸器類型時，應該考慮以下幾項:

①所需傳遞轉矩的大小和性質，對緩沖、減振功能的要求以及是否可能發生共振等。

②由制造和裝配誤差、軸受載和熱膨脹變形以及部件之間的相對運動等引起兩軸軸線的相對位移程度。

③許用的外形尺寸和安裝方法，為了便于裝配、調整和維修所必需的操作空間。聯軸器傳遞扭矩大小的功能成為了聯軸器選擇的重要的標準。那么我們如何來正確的計算一款聯軸器到底能傳遞多大的扭矩呢?下面我們就來具體的介紹一下。對于標準聯軸器，每一型號都已定出了許用扭矩值，因此，選擇型號時，聯軸器實際需要傳遞的扭矩要小于所選聯軸器的許用扭矩[T]。

聯軸器實際需要傳遞的扭矩常用計算扭矩T0。表示，它等于聯軸器的理論扭矩T乘以工作情況系數K。因此，上述條件可表示為：T0=KT。聯軸器所聯接的兩軸，由于制作過程中和安裝過程中做造成的誤差，以及運轉過程的變形以及溫度變化的影響等，會造成兩軸相對位置的不對中現象，往往不能保證嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移條件下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和安全聯軸器。
