ATE ELECTRONICS電阻器常見系列



品牌介紹：



ATE-ELECTRONICS，您的優質電阻器供應商。任何與電子產品有關的人都清楚地知道與組件的可靠性，集成和“個性化”相關的問題。電子學有任何關系的任何人都非常了解與組件的可靠性，集成性和“個性化”有關的問題。





ATE-ELECTRONICS生產銷售：

易于更換玻璃質搪瓷電阻器，無需增加成本，也不會造成性能損失。整個組件涂有多層硅樹脂涂層，可在-55°C至+ 350°C的溫度范圍內提供最大的電線保護。

通過嚴格的公差，非常低的溫度系數和在惡劣環境條件下的優異操作穩定性來獲得性能改善。



一、ATE Electronics線繞電阻器CS系列

特征：線繞電阻器，硅酮涂層2 W至15 W，易于更換玻璃搪瓷電阻，而不會增加成本，也不會降低性能。整個組件均涂有多層有機硅涂層，以提供最大的電線保護形式-55°C至+ 350°C。

通過嚴格的公差，極低的溫度系數和在惡劣的環境條件下的出色操作穩定性，可以提高性能。

陶瓷芯化學惰性和無心接地以確保均勻性，選定的線材以及端子之間完全焊接的施工結構，因此具有高度的可靠性。



常見型號：



ATE Electronics線繞電阻器2CS

技術指標：額定功率3W,電阻范圍:0.01- 5K6 Ohm, 最高電壓：130V,最高溫度：91℃，重量：1.2g,外形尺寸：D (5.2±0.5 mm)  L(12±0.8mm)  d(0.8mm)



ATE Electronics線繞電阻器3CS

技術指標：額定功率4W,電阻范圍:0.01- 10K Ohm,最高電壓：200V,最高溫度：74℃，重量1.8g,外形尺寸：D (6±0.5 mm)  L(13.5±0.8mm)  d(0.8mm)



ATE Electronics線繞電阻器5CS

技術指標：額定功率6W,電阻范圍:0.01- 24K Ohm,最高電壓：380V,最高溫度：52℃，重量:3.2g,外形尺寸：D (8±0.5 mm)  L(22±1.6mm)  d(0.8mm)





二、 ATE Electronics對稱電阻SR系列

特征：

公差：標準5％。根據要求高達1％



-歐姆值：E24系列



-溫度系數：從R10到Rmax從±100到±30 ppm



-介電強度：1000 Vac



-包裝：泡罩狀10片或散裝10SRS片



-振動測試：IEC 60571-1



常見型號：



ATE Electronics 對稱電阻7SR



技術指標：額定功率10W,電阻范圍:0.1- 47K Ohm, 最高電壓：685V





ATE Electronics 對稱電阻10SR

技術指標：額定功率13W,電阻范圍:0.01- 68K Ohm, 最高電壓：940V





三、ATE Electronics固定式鋁制固定功率線繞電阻器RB系列

特征：鋁制擠壓外殼提供了出色的導熱性。深翅片外殼可在自然或強制空氣對流時最大程度地散熱。

黃金陽極氧化處理可最大程度地抵抗環境條件。具有高導熱性的特殊熱固性化合物。

繞組設計可提供最大的鐵芯覆蓋率和均勻性，以實現均勻的散熱。

鐵心無心接地，可最大程度地提高繞組均勻性。頂面標記，便于安裝后識別。端子之間完全焊接在一起。



常見型號：



ATE Electronics固定式鋁制固定功率線繞電阻器RB10

技術指標：額定功率12W,最大功率散熱器：6W,電阻范圍:0.01- 10K Ohm,最高電壓：265V,重量6g



ATE Electronics固定式鋁制固定功率線繞電阻器RB25

技術指標：額定功率25W,最大功率散熱器：12.5W,電阻范圍:0.01- 18K Ohm,最高電壓：550V,重量14g



ATE Electronics固定式鋁制固定功率線繞電阻器RB50

技術指標：額定功率50W,最大功率散熱器：20W,電阻范圍:0.01- 68K Ohm,最高電壓：1250V,重量35g



ATE Electronics固定式鋁制固定功率線繞電阻器RB75

技術指標：額定功率75W,最大功率散熱器：35W,電阻范圍:0.01- 50K Ohm,最高電壓：1400V,重量85g





四、ATE Electronics固定大繞線距離的固定功率線繞電阻鋁RB / 6系列

特點：歐姆值：E24系列。如果超出范圍或不是標準歐姆值；公差：標準5％?？筛鶕筇峁└哌_1％的價格；溫度系數：從R10到Rmax從±100到±30 ppm；介電強度：3000Vac / 4200Vac峰值；蠕變距離大RB25 / 6> 6.5毫米 RB50 / 6> 10毫米。



常見型號：

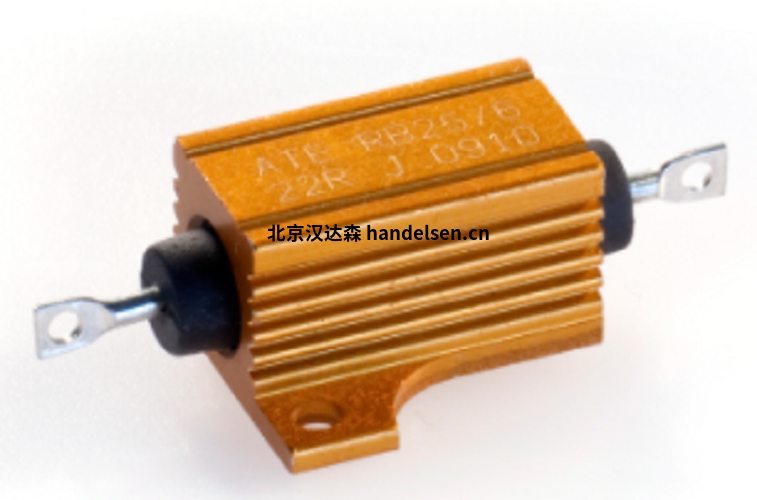

ATE Electronics固定大繞線距離的固定功率線繞電阻鋁RB25/6

技術指標：額定功率25W,電阻范圍:0.1- 18K Ohm, 最高電壓：550V,重量:13g



ATE Electronics固定大繞線距離的固定功率線繞電阻鋁RB50/6

技術指標：額定功率50W,電阻范圍:0.1- 68K Ohm, 最高電壓：1250V,重量:32g



ATE ELECTRONICS在功率電阻器領域，ATE-Electronics srl在解決這些問題方面已成為生產領域的里程碑，已有40多年的歷史，它實現了質量水平堪稱典范的技術和較低的成本。
