JAKOB ZSF系列彈簧張力缸 最大的操作可靠性

操作需要液壓機，用壓力計，一個壓力限制閥，配備開關磁閥和壓力開關裝置。應在低壓下對氣缸和管道進行充氣和排氣(氣缸未充氣時交付)。

將系統壓力提高并保持至設定壓力；氣缸借助環孔螺母ZSF)，對準調節螺釘(ZDF-u) 或接合盤(ZDF-)，直到壓力活塞或夾具固定；用螺釘固定壓力缸或夾具。

緊固缸的環形孔螺母可保證系統壓力下降；調節所需的松緊壓力；控制并調整松緊壓力。

液壓機械彈簧壓力缸工作在機械-液壓相互作用。張緊力通過預張緊的盤簧套件機械施加。液壓壓力僅用于元件的松動行程，從而使牽引錯具通風。該系統確保了高度的運行安全性，因為無論油壓或泄漏損失如何，張緊力始終保持在水平。由于液壓裝置的運行時間短，該系統在經濟方面也具有優勢。ZSF系列彈黃張緊缸提供堅固可靠的張緊元件，它可以在任何地方使用，移動或可移動的機器部件需要臨時夾緊或固定。其他應用在設備制造和工件或工具夾緊中。

產品系列

ZSF

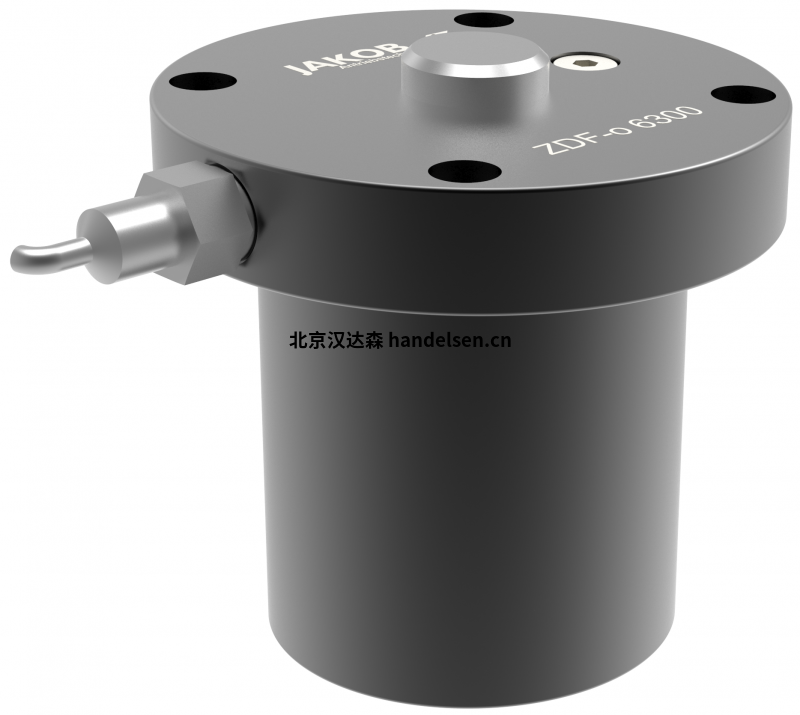

ZDF-o

ZDF-u

ZSF型號

ZSF 1600

ZSF 2500

ZSF 4000

ZSF 6300

ZSF 10000

ZSF 1600技術參數

設定壓力 135 巴時的額定夾緊力 16 千牛

釋放壓力（0.5 毫米行程）：170 巴

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

 行程為 1.0 毫米時： 210 巴

 最大行程 2.0 毫米：290 巴

ZSF – 彈簧張力缸特征

• 機械夾緊 - 液壓釋放

• 最大的操作可靠性

• 防漏且堅固耐用

• 購置和操作成本極低

• 溫度范圍：-30°C 至 +100°C
