RINGFEDER TND 系列鋼制盤式聯軸器 適用于最多樣化的應用

TND具有扭轉剛性、絕對無間隙的鋼制盤式聯軸器適用于最多樣化的應用，特別適合需要無磨損和免維護以及出色的不對中補償和定位精度的所有驅動任務。

這些強大聯軸器的特征和功能核心是在深入 FEM 分析的基礎上開發的圓盤組，由多個圓形、扭轉柔性單圓盤組成，這些圓盤由不銹鋼彈簧鋼制成，通過高精度套筒連接，形成緊湊的結構。

高強度螺釘將盤組（如有必要，通過安裝的墊片）交替連接到聯軸器輪轂，以便通過受拉和壓縮加載的鋼盤可靠、精確和安全地傳遞所需的扭矩。

型號

TND HSH

TND HDH

TND HDV

TND VDV

TND OCO

TND XSX

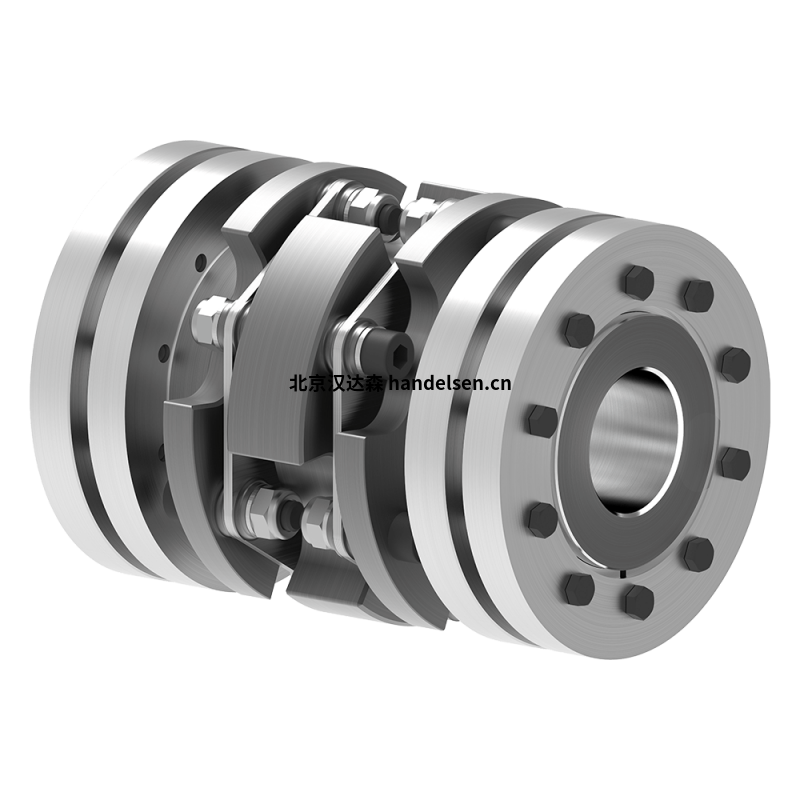

RINGFEDER  TND HSH型是一種扭轉剛性、無間隙鋼制盤式聯軸器，由兩個標準輪轂 H 和一個盤組 S 組成，通過高強度螺釘交替連接到輪轂。

應用領域

壓縮機

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

發電機和渦輪機驅動器

軸流式和徑流式鼓風機

造紙機和印刷機

技術參數

孔徑：32-215 毫米

外徑：70.5-510 毫米

輪轂距離：7.5-47 毫米

總長度：86.5-527 毫米

轉速范圍：1,700-12,200 rpm

扭矩：170-130,000 Nm
