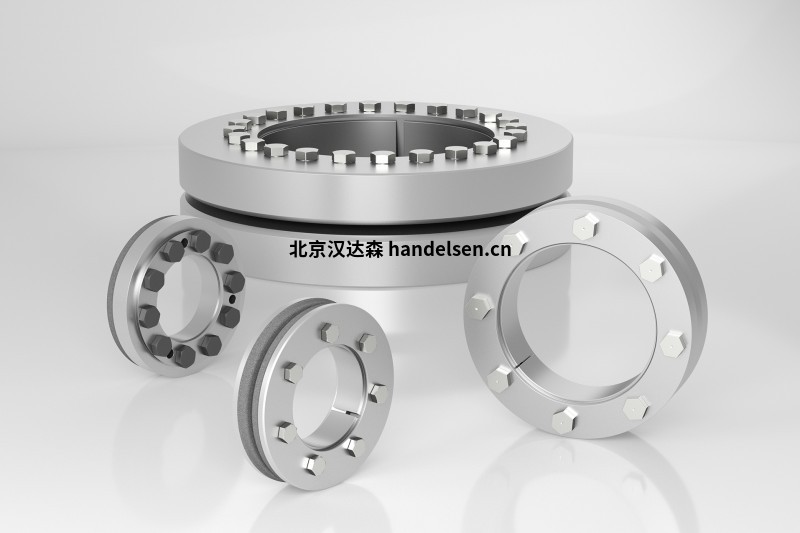

RINGFEDER RFN 系列收縮盤 法蘭形摩擦鎖定軸轂連接件

RINGFEDER 收縮盤是法蘭形摩擦鎖定軸轂連接件，是傳統收縮配合、楔塊、鍵槽或多邊形連接的更強大、更可靠的替代品。與內部鎖定裝置（例如鎖定組件）相比，壓力從外部施加到中空軸或輪轂，從而在軸和輪轂之間形成絕對無間隙的摩擦接合連接。

因此，收縮盤不在負載路徑中，而是在軸和輪轂之間的連接表面處以力鎖定方式傳遞扭矩，無需中間元件。RINGFEDER 收縮盤還具有無磨損、免維護、易于組裝和拆卸以及出色的抗交變扭轉和同心度特性等優點。

型號

RFN 4051

RFN 4061

RFN 4061 SST

RFN 4071

RFN 4073

RFN 4091

RINGFEDER  RfN 4051 是一款由三部分組成的收縮盤，用于傳遞低至中等扭矩。狹窄的壓力環僅需要非常小的空間。通過改變螺釘緊固扭矩，可以針對相應的應用有針對性地設置可傳遞扭矩。

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

收縮盤是創建機械收縮配合的現代方法。收縮盤由一個或兩個帶有錐形孔的止推環和一個配合的錐形內環組成。通過擰緊鎖緊螺釘，推力環被拉在一起，壓縮內環并向輪轂外側施加壓力，將其夾緊到軸上。由于位于輪轂周圍，只有一個接口傳輸負載，因此收縮盤方法具有明顯的優勢，例如提供非常同心且平衡良好的連接的可能性，適合高速應用。

技術參數

內徑：125-500毫米

外徑：185-750毫米

總長度：58-171 毫米

扭矩：10,550 Nm
