burocco截止閥工作原理及應用

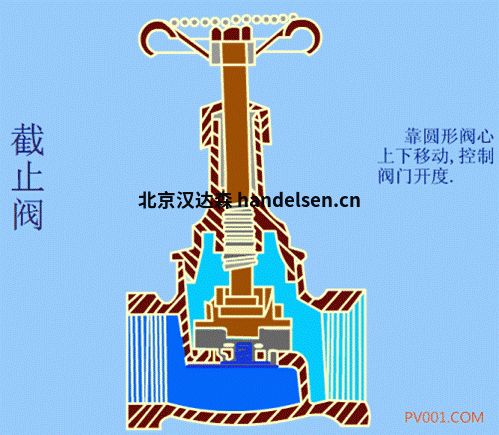

截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。

閘閥與截止閥的區別

閘閥和截止閥是開關閥，是最常見的兩種閥門

主要區別:

1.結構：閘閥高于截止閥，截止閥軸向長度上長于閘閥，需要較大的安裝空間

2.流體阻力:閘閥的流體流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5。

3.介質流向：閘閥介質可以兩個方向流動，截止閥不可以

4.開啟關閉力:同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍

3.密封面不同： 截止閥的密封面只有在完全關閉時才相互接觸，磨損程度底。閘閥開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損。

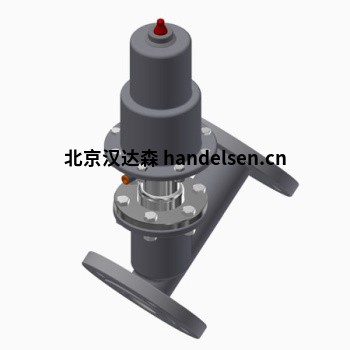

Burocco  VPFL-FF-SW系列氣動閥角閥座，流量系數高，結構堅固，緊湊。

開關閥的正確選擇是工廠設計的重要因素。 定型中使用的流量值應為設計期間估計的最大值增加約20-40％。 閥門尺寸的計算通過使用流量系數CV來完成，該流量系數CV是每種閥門尺寸的特定值，在表“技術規格”中列出。 注意：KV是指與公制成比例的流量系數，它是CV：1.17

布魯克VPFL系列閥門截流多種流體。蒸汽、過熱水、非爆炸性氣休、腐蝕性液體等.所以，這類閥門可用于多個領域- 紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備.根據客戶要求，可將閥門用于特殊領域。

閥座傾斜，流量系數大、一體式緊湊機構。

采用可適應特殊的腐蝕性環境的不銹鋼結構3 因此可適于各種不同的應用環境。所用部件堅固，采用自潤滑式閥桿雙導件，因此閥門工作性能可靠，可確保經過大量工作周期后也無需維護。采用了多種密封材料，因此可靈活適應不同的應用環境。采用不同規格的伺服控制器可截流高差壓液體、大行程。

burocco截止閥主要產品：VPFL/VPFF VPOO/2000應用于冶金（Daniel系統），穿水冷卻管線。即將水加注到冷卻管線中
